Auteur 8DAT

Detailní popis produktu

Auteur 8DAT

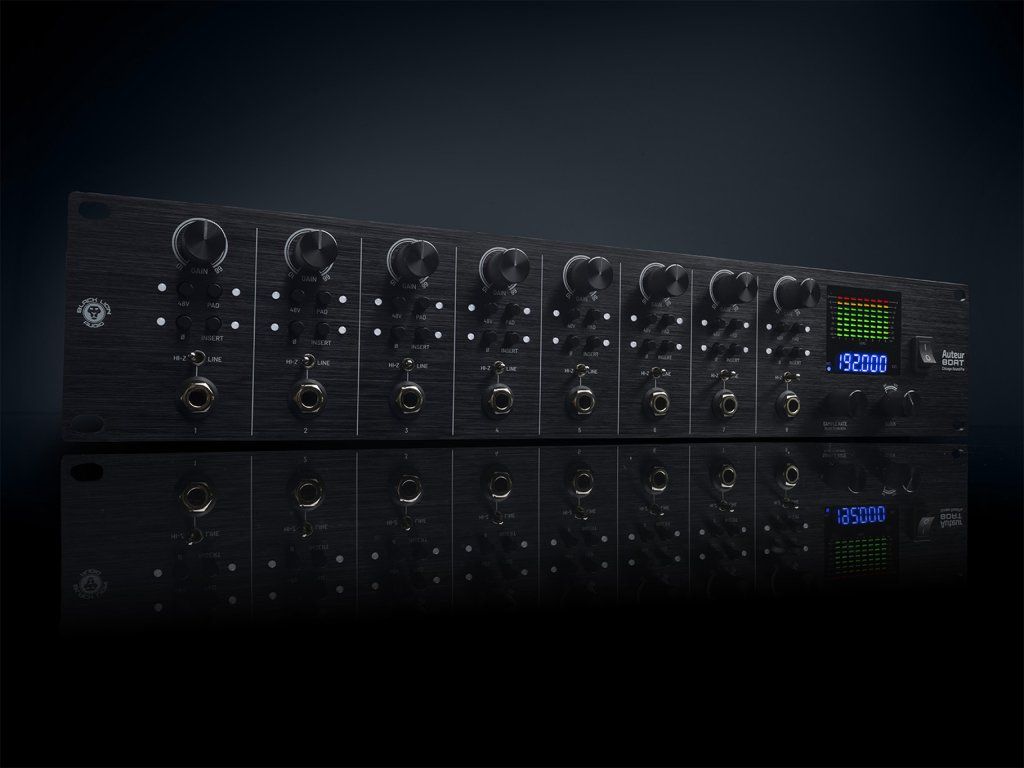

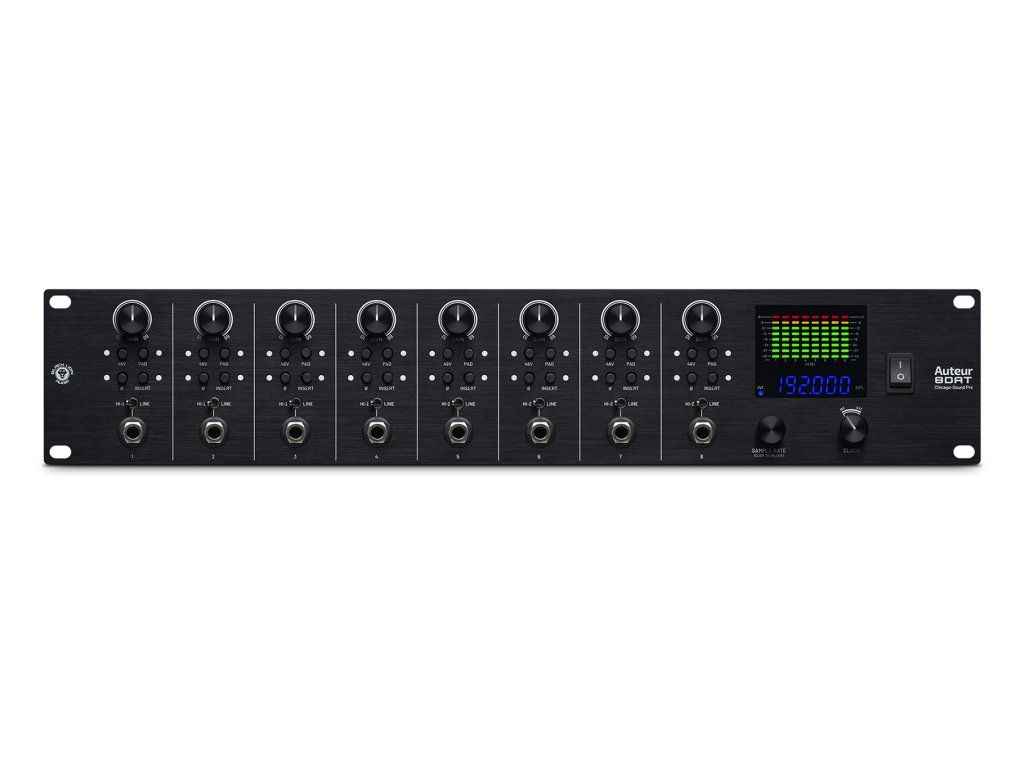

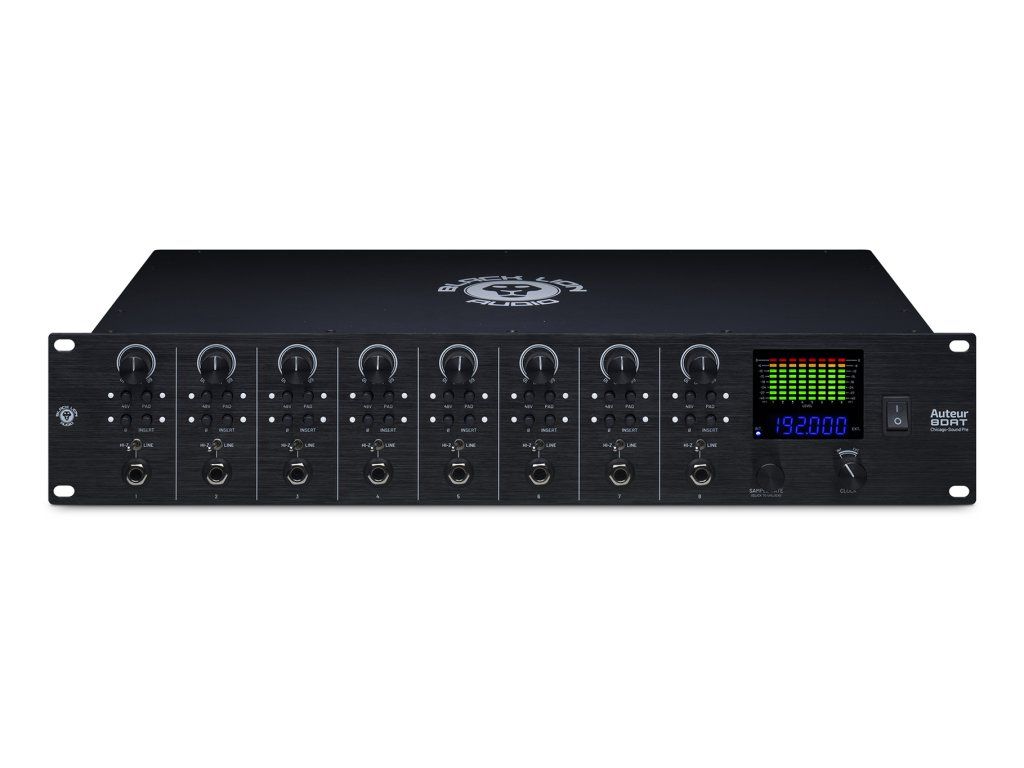

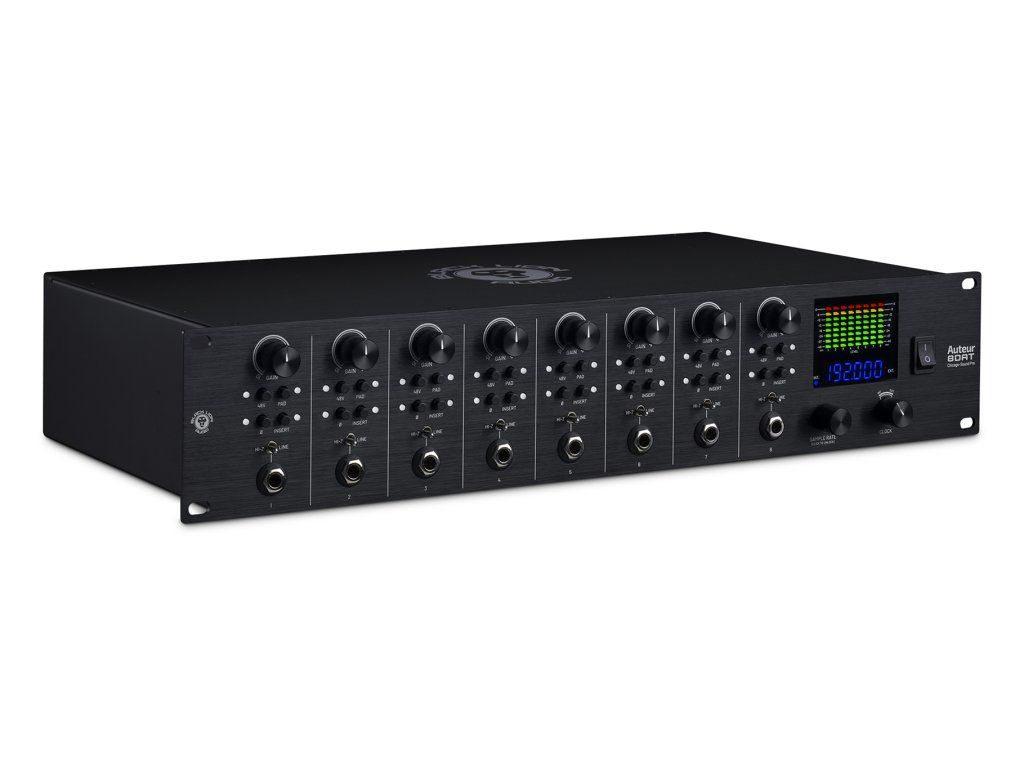

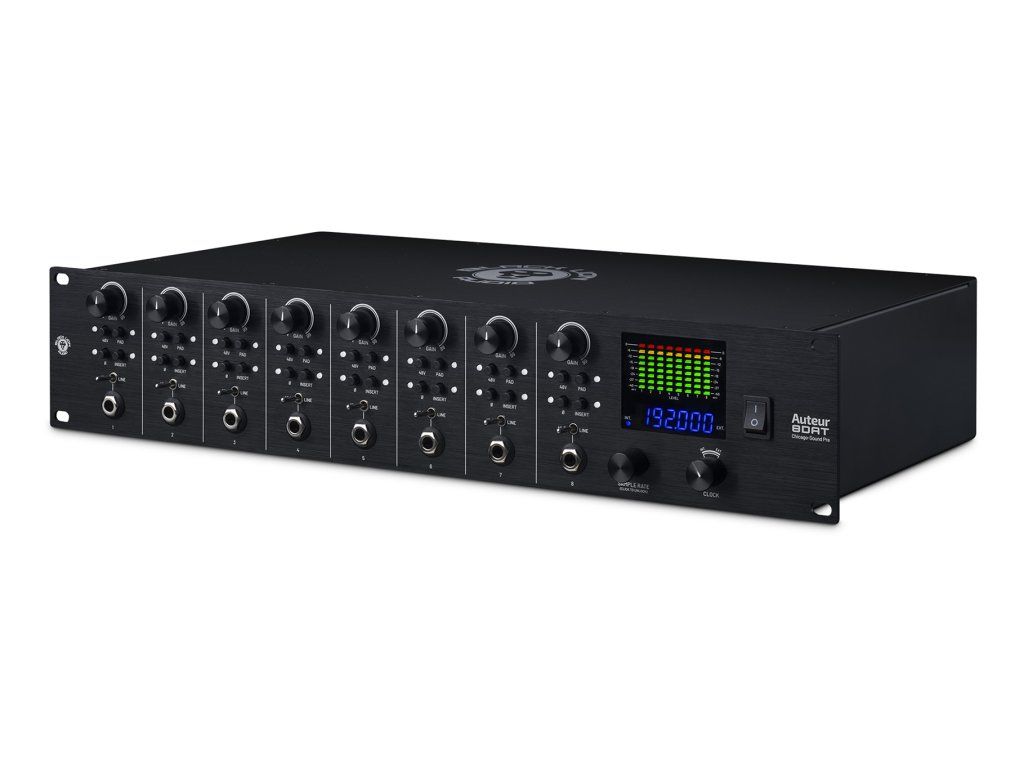

Auteur 8DAT je špičkový profesionální osmikanálový mikrofonní předzesilovač s ADAT rozhraním a A/D převodníkem pro každý kanál. Kombinuje rychlý a transparentní vstupní obvod s výstupními transformátory Cinemag pro možnost dosažení čistého i harmonicky obohaceného charakteru. Podporuje vzorkovací frekvence až 192 kHz a umožňuje rozšíření audio systému o osm digitálních kanálů prostřednictvím ADAT. Provedení 19" / 2U, barva černá.

• osmikanálový mikrofonní předzesilovač s ADAT
• 8 nezávislých kanálů
• výstupní transformátory Cinemag
• A/D převodník pro každý kanál
• Macro-MMC word clock
• volitelný insert pro každý kanál
• inserty na konektorech DB25
• přepínač Hi-Z/Line
• LED VU metr (ukazatele úrovně)
• ADAT S/MUX až 192 kHz
• kovové rackové šasi 2U
• barva černá

Auteur 8DAT je určen pro studiové i mobilní nahrávání, kde je vyžadováno rozšíření vstupů s vysokou kvalitou převodu a stabilní synchronizací. Umožňuje paralelní zpracování pomocí volitelných insertů, přímé připojení nástrojů přes vstup Hi-Z a řízení synchronizace celého systému prostřednictvím interního nebo externího word clocku.

Konstrukce předzesilovače

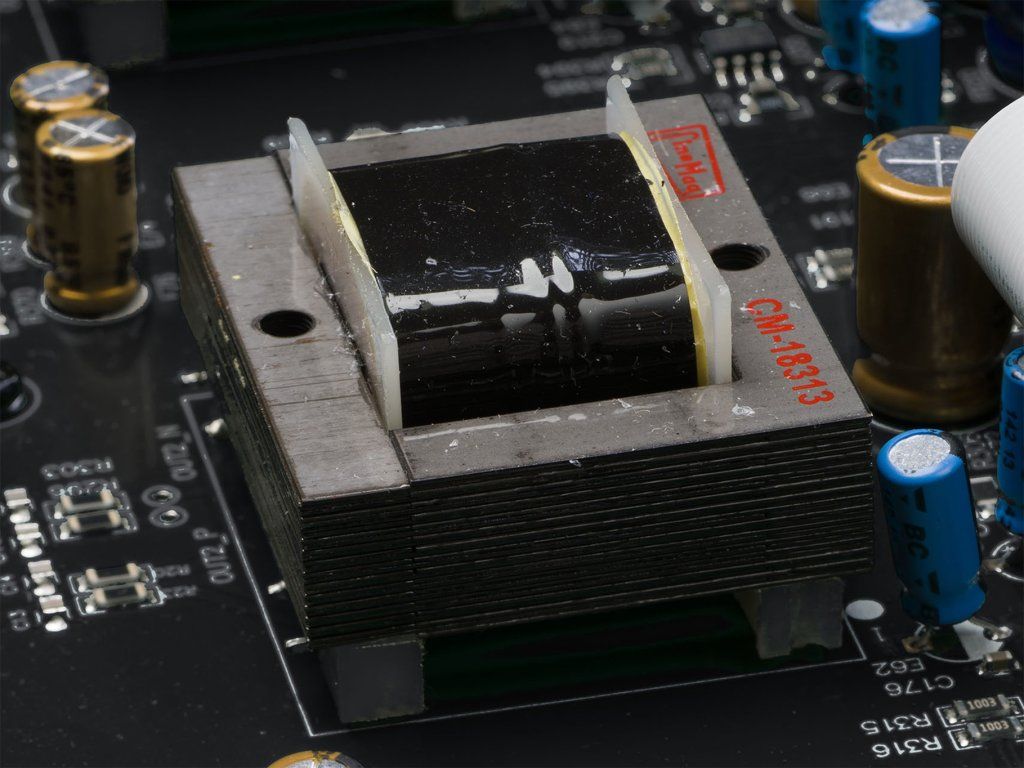

Každý kanál využívá rychlý, transparentní vstupní obvod doplněný o výstupní transformátor Cinemag. Tato kombinace moderní přesnosti a transformátorového charakteru umožňuje univerzální použití pro vokály, bicí i nástroje s možností dosažení větší hutnosti a harmonické sytosti.

Ovládání a kanálové funkce

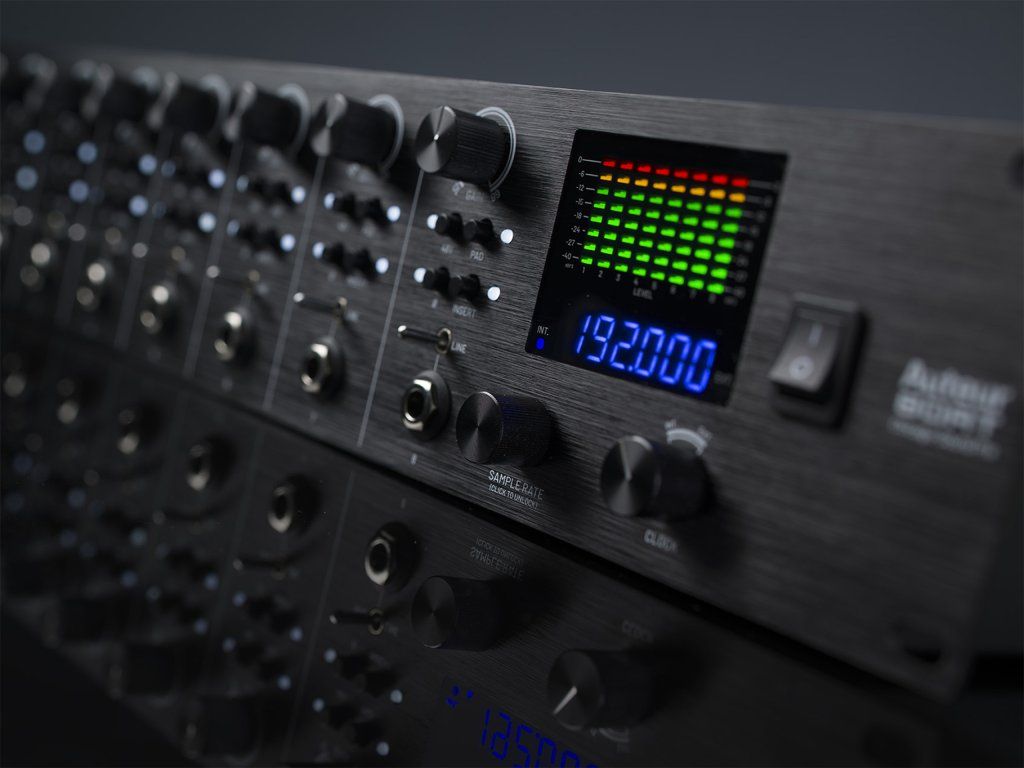

Každý kanál disponuje samostatným ovladačem Gain, přepínatelným +48 V phantom napájením, útlumem -10 dB (PAD), přepínačem polarity (Ø), aktivací insertu a přepínačem Hi-Z/Line. Úroveň signálu je indikována pomocí LED VU metru na čelním panelu.

Insertní architektura

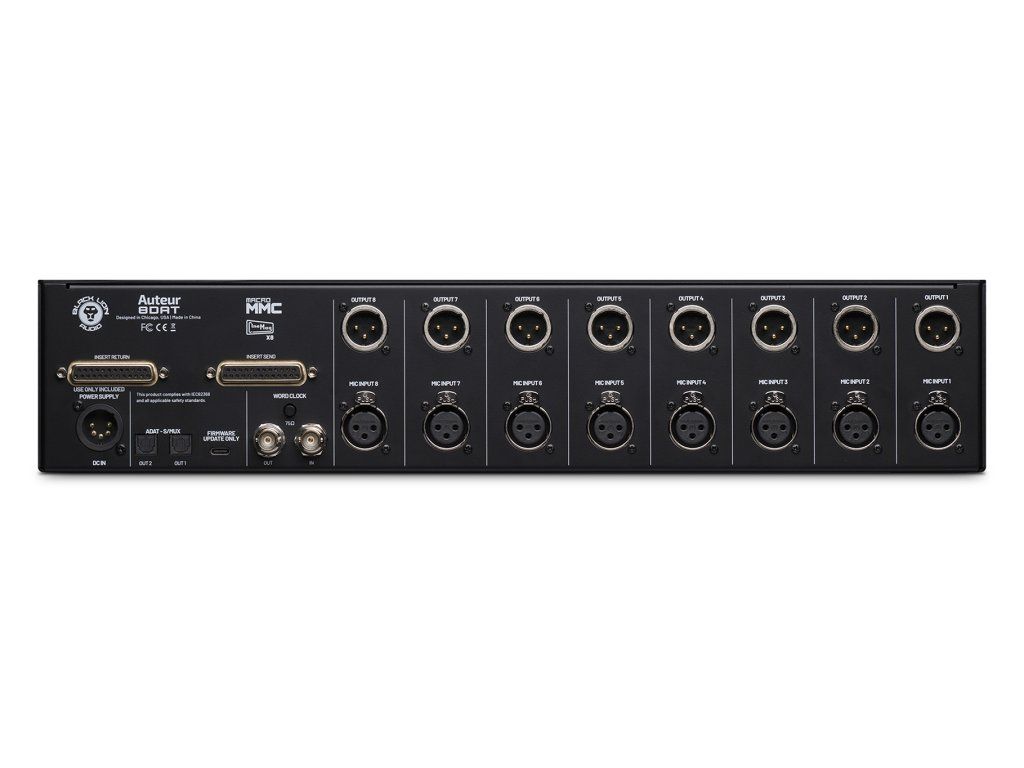

Pro každý kanál je k dispozici volitelný insert. Inserty jsou vyvedeny na konektorech DB25 (Send/Return) na zadním panelu a umožňují zapojení externích procesorů nebo paralelní směrování signálu.

Digitální rozhraní a ADAT

Předzesilovač obsahuje A/D převodníky s rozlišením 24 bit, pro každý kanál jeden, s podporou vzorkovacích frekvencí 44,1 / 48 / 88,2 / 96 / 176,4 / 192 kHz. ADAT výstupy pracují v režimu S/MUX, kdy při vyšších vzorkovacích frekvencích dochází ke snížení počtu přenášených kanálů (např. 96 kHz = 8 kanálů, 192 kHz = 4 kanály).

Macro-MMC Clock

Patentovaný systém Macro-MMC zajišťuje stabilní word clock s velmi nízkým jitterem. Jednotka může fungovat jako hlavní synchronizační zdroj pro další zařízení přes BNC výstup nebo přijímat externí clock přes BNC vstup včetně 75 Ω terminace.

Napájení

Napájení je řešeno pomocí externího zdroje. Silně filtrované napájecí větve a oddělené obvody eliminují brum a nežádoucí rušení zvuku a dodávají tak přesné, čisté a stabilní napájení každého kanálu zvlášť. Tak přispívá k zachování dynamiky i čistoty signálu při nízkých i vyšších úrovních zesílení.

Konstrukce a mechanické provedení

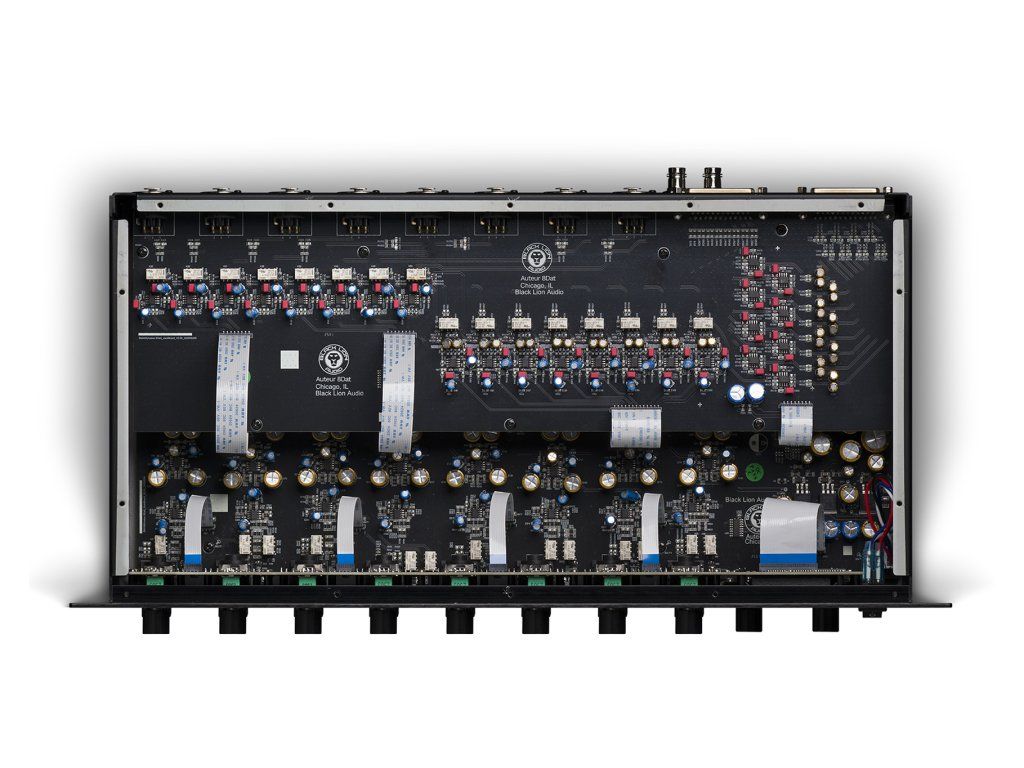

Robustní šasi ve formátu 19" / 2U je vyrobeno z černě eloxovaného hliníku. Konstrukce je navržena pro dlouhodobý provoz ve studiu i při mobilním nasazení.

vlastnosti

• osmikanálový mikrofonní předzesilovač s ADAT
• počet kanálů: 8
  • +48 V phantom napájení
  • PAD -10 dB
  • přepínač polarity (Ø)
  • volitelný insert
  • přepínač Hi-Z/Line
  • LED VU metr (ukazatele úrovně)
• vstupy: XLR (mic), TRS (line), Hi-Z
• inserty na konektorech DB25 (Send/Return)
• A/D převodník: 24 bit
  • vzorkovací frekvence: 44,1–192 kHz
  • digitální reference: +16 dBu = 0 dBFS
• ADAT výstup: až 8 kanálů (S/MUX)
• word clock: BNC vstup/výstup, 75 Ω terminace
• frekvenční rozsah: 20 Hz – 20 kHz ±0,1 dB
• THD+N: 0,003 %
• šumové dno: -90 dBu
• maximální výstupní úroveň: +29 dBu
• napájení: externí zdroj ±21 V / 1,52 A
• rozměry: 48,3 × 22,9 × 8,6 cm
• hmotnost: 5,9 kg
• prodejní jednotka: kus

balení obsahuje

• Auteur 8DAT
• externí napájecí zdroj
• uživatelská dokumentace
